Что такое сварной шов и сварное соединение — в чём разница?
В сварочном деле часто путают понятия «сварной шов» и «сварное соединение», хотя они обозначают разные вещи:
-
Сварное соединение — это результат объединения двух или более металлических элементов с помощью сварки. Оно включает не только сам шов, но и прилегающие зоны металла. В зависимости от формы и расположения деталей различают стыковое, угловое, тавровое, нахлёсточное, торцевое и другие соединения.
-
Сварной шов — это только та часть соединения, где непосредственно расплавился металл, образовав сплошной наплавленный валик. Он может быть выполнен с одной или двух сторон, в один или несколько проходов.
Проще говоря: соединение — это «узел», а шов — это «шовный шрам» внутри этого узла. Понимание разницы важно при проектировании и контроле качества сварки.
Как проверяются сварные соединения: методы контроля качества
После выполнения сварки крайне важно убедиться, что сварное соединение прочное, герметичное и не содержит дефектов. Для этого используются различные методы контроля:
1. Визуальный и измерительный контроль (ВИК)
-
Самый простой способ — осмотр сварных швов на предмет трещин, пор, непроваров, подрезов
-
Измеряется ширина, высота, равномерность шва
-
Используются шаблоны, линейки, штангенциркули
2. Ультразвуковой контроль (УЗК)
-
Позволяет выявить внутренние дефекты сварных соединений
-
Применяется при контроле толстостенных деталей, трубопроводов, несущих конструкций
-
Даёт быструю и точную картину состояния шва без его разрушения
3. Радиографический контроль (РК)
-
Основан на использовании рентгеновского или гамма-излучения
-
Даёт снимки швов, аналогичные рентгену костей
-
Обнаруживает поры, шлаковые включения, трещины, непровары
4. Капиллярный и магнитопорошковый контроль
-
Подходит для выявления поверхностных и подповерхностных дефектов
-
Используется на цветных и черных металлах, особенно в ответственных конструкциях
5. Разрушающий контроль
-
Проводится на отдельных образцах (например, сварные пластины)
-
Включает испытания на растяжение, изгиб, ударную вязкость
-
Используется на заводах и в лабораториях для сертификации технологии сварки
Сварной шов — это основа прочности любой конструкции. Неправильно подобранный тип соединения может привести к деформации, трещинам или полной поломке детали. В этой статье разберём, какие бывают типы сварных швов, где они применяются, и какие ошибки чаще всего совершают начинающие сварщики.
Классификация сварных соединений

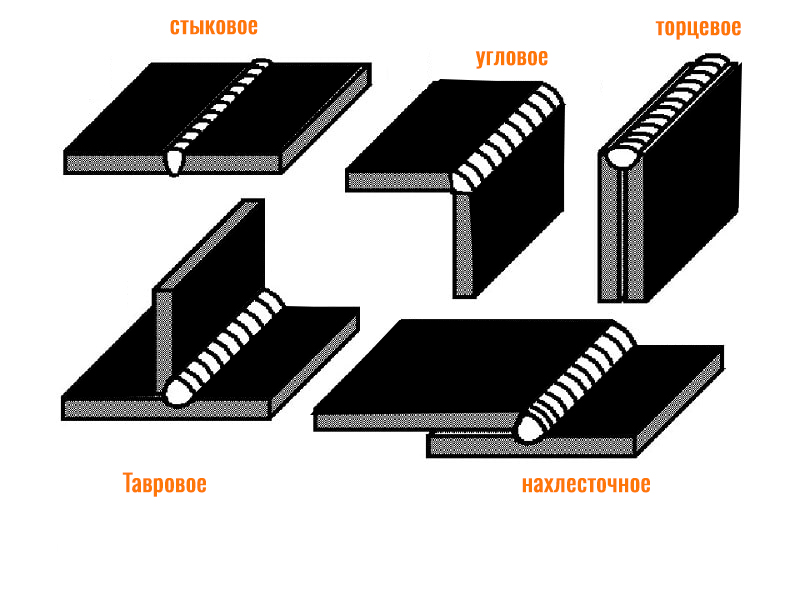

Согласно ГОСТ и практике сварки, сварные соединения классифицируются по взаимному расположению свариваемых деталей. Основные типы:
1. Стыковое соединение
Стыковое соединение — элементы на одной прямой
???? Элементы расположены на одной прямой
???? Наиболее равномерно распределяет нагрузку
???? Применяется в трубопроводах, листовом металле, конструкциях с повышенной герметичностью
Виды стыковых швов:
-
без скоса кромок (для тонкого металла)
-
со скосом (для толщины от 4 мм и выше)
2. Угловое соединение
???? Детали расположены под углом (чаще 90°)
???? Самый распространённый тип — применяется в каркасах, рамах, сварных опорах
Варианты швов:
-
внутренний угловой
-
наружный угловой
-
Т-образный (тавровое соединение)
3. Нахлёсточное соединение
???? Один элемент перекрывает другой
???? Быстрое в исполнении, удобно для листового металла
???? Меньшая прочность по сравнению со стыковым
4. Тавровое соединение
???? Один элемент приваривается перпендикулярно к другому (Т-образно)
???? Часто используется в строительстве и тяжёлых металлоконструкциях
???? Требует усиленного провара и контроля шва
5. Торцевое сварное соединение
-
Используется, когда торец одной детали приваривается к поверхности другой
-
Применяется редко, в основном при соединении тонкостенных элементов, где недоступны другие виды соединений
-
Требует хорошей подготовки торца и контроля глубины провара
-
Обеспечивает ограниченную прочность, не рекомендуется для несущих конструкций
Виды сварных швов
Тип шва зависит от соединения, положения сварки и требований к прочности:

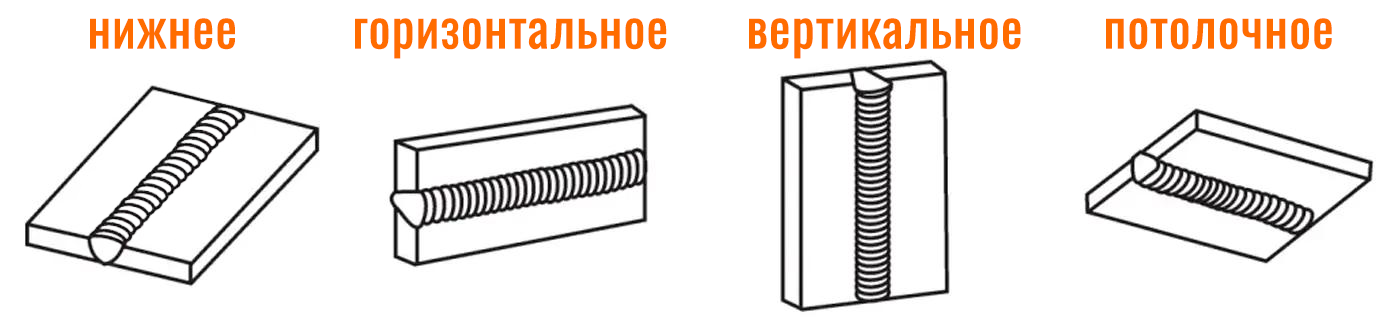

???? По положению:
-
Нижний — наиболее удобный и качественный
-
Вертикальный — требует опыта
-
Потолочный — используется в труднодоступных местах
-
Горизонтальный — на вертикальной стенке
???? По исполнению:
-
Односторонний шов
-
Двусторонний шов (для большей прочности)
-
Катетный шов — в угловых соединениях
-
Усиленный шов — с наплавкой дополнительно к основному
Как выбрать нужный тип соединения?
Выбор зависит от:
-
Материала и толщины металла
-
Нагрузок, действующих на конструкцию
-
Условий эксплуатации (вибрации, давление, температура)
-
Доступности кромок и возможности провара
-
Требований по герметичности
Частые ошибки при сварке швов
❌ Неправильная подготовка кромок — отсутствие скоса снижает глубину провара
❌ Слишком высокая скорость сварки — приводит к непровару
❌ Излишняя ширина шва — снижает его прочность и приводит к короблению
❌ Применение неподходящего типа соединения — особенно критично в ответственных конструкциях
Полезные советы
✅ Обязательно очищайте зону сварки от ржавчины, краски и масла
✅ Для стыковых швов — не забывайте про фаски и подогрев при толстой стали
✅ Применяйте подкладки при сварке труб или труднодоступных деталей
✅ Используйте корректные режимы сварки: ток, напряжение, скорость подачи проволоки
✅ Проверяйте швы визуально и, при необходимости, неразрушающим контролем
Оборудование и материалы от AspectWeld
В нашем каталоге вы найдёте всё, что нужно для создания надёжного сварного шва:
-
Сварочные аппараты Эллой
-
Проволока OLIVER для полуавтоматов
-
Электроды, флюсы, горелки
-
Оснастка и защитная одежда сварщика
???? Переходите в раздел оборудования и получите консультацию от наших специалистов!
Заключение
Понимание типов сварных соединений и швов — это не просто теория, а основа качественной сварки. Выбирайте соединения с умом, соблюдайте технологии, и ваши конструкции прослужат долгие годы.
